轮廓度仪
简单介绍
SPMI-200
轮廓仪
勤多宝检测技术（苏州）有 限公司测量方案遍及各个行业及顶尖领域，与中国计量科学研究院、中国科学院、中国工程物理研究院、清华大学、上海大学、同济大学、奔驰、宝马、通用、大众、西门子、博世、舍弗勒、卡特彼勒、苹果、三星、空客、波音、中航工业、南车与北车集团等单位有着多年的合作与发展。
这一刻，您不仅获知了问题所在，更得到了专业的解决方案。
诚信为本，客户至上，竭诚为用户服务 , 追求同客户的共同发展。

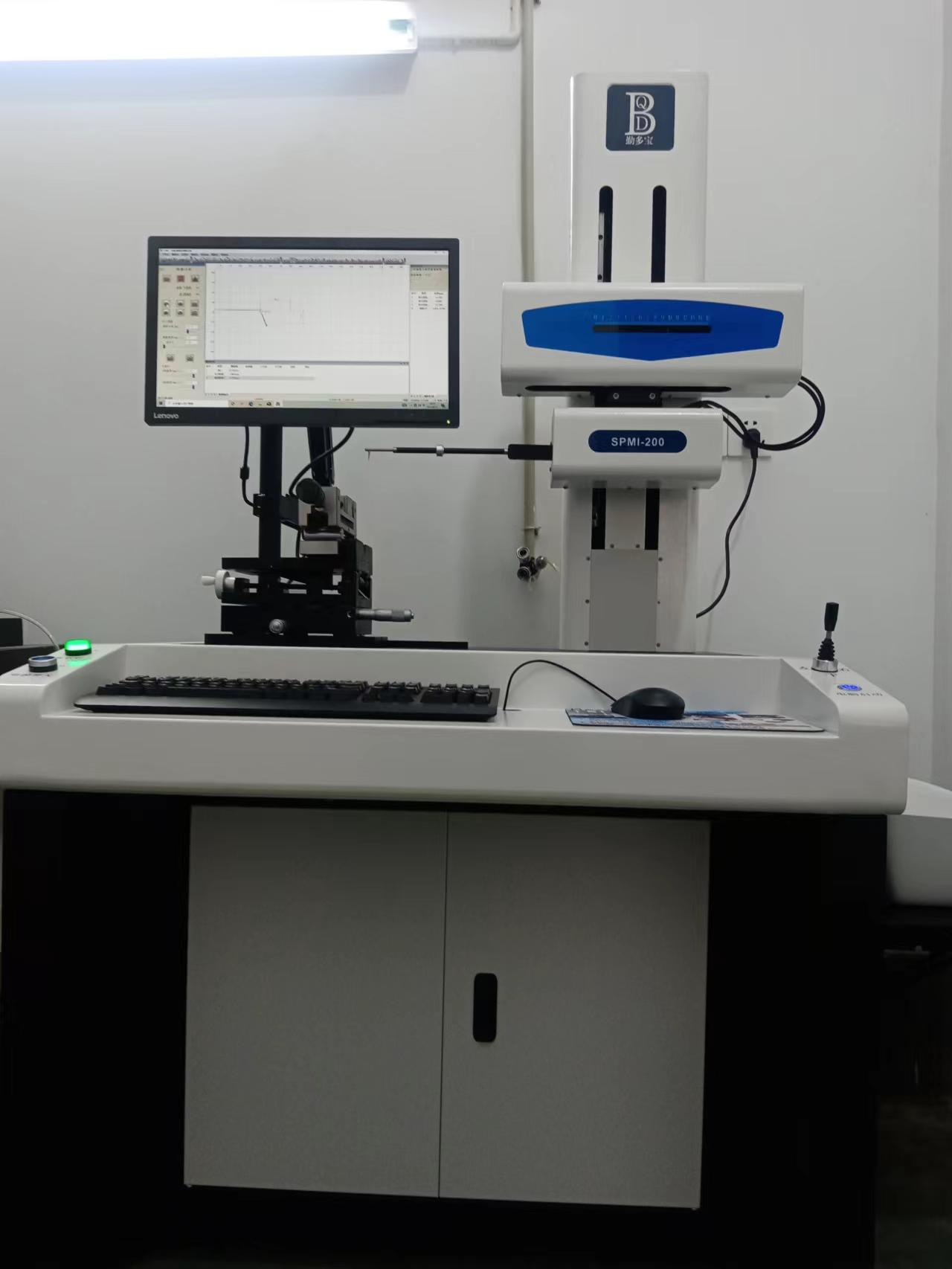

设备外型参考图：
设备技术性能：
1.轮廓测量功能：
尺寸：包含水平距离、垂直距离、线性距离、半径、直径
夹角：包含水平角、垂直角、夹角
位置公差：包含平行度、垂直度
形状公差：包含直线度、凸度、圆弧轮廓度
辅助生成：包含辅助点、辅助线、辅助圆
|
系统界面
软件系统界面如图所示。系统界面主要包括：菜单、工具栏、状态栏、图形显示区（轮廓及粗糙度视图）、标注信息区（轮廓标注及粗糙度参数列表）、系统参数显示区、设备控制区。
1） 菜单/工具栏：见菜单和工具栏部分相应内容。
2） 状态栏：显示当前操作提示、光标在图形显示区的坐标等信息。
3） 系统参数显示区：用于显示和设置设备参数、测量参数及显示参数等系统参数。
打印输出
零件测量、标注及参数评定完成后，可以将检测结果打印出来。用户通过打印信息设置对话框输入检测报告打印信息（零件名称、零件号、检测人、公司名称等）以及选择格式输出选项（轮廓
/粗糙度图形、轮廓标注信息列表、粗糙度评定参数列表），查看打印预览结果即为打印结果，如图所示。
|
|
此时选择打印功能，则能得到所需结果——一份精美的检测报告！
PDF检测报告模板
三.技术参数：
|
测量范围 |
X方向 |
120mm |
|
|
Z1 |
轮廓度量程 |
20mm |
|
|
高度 |
400mm |
||
|
最小内孔 |
10mm |
||
|
技术参数 |
线性精度1 |
±（0.8+|0.15H|）μm |
|
|
圆弧2 |
±（1.2+R/12）μm |
||
|
角度3 |
±1′ |
||
|
直线度4 |
0.5μm/100mm |
||
|
传感器 |
类型 |
美国 |
|
|
分辨率 |
0.1μm |
||
|
产地 |
美国 |
||
|
爬坡角度 |
上升77度 下降88度 |
||
|
返回速度 |
（自动） 10mm/s |
||
|
图形放大倍率 |
10-50000自动调整 |
||
|
测量速度（轮廓） |
0.02mm至10.0mm/s |
||
|
测量方式 |
数字传感器 |
||
4.测量原理：
本仪器测量原理为直角坐标测量法，即通过X轴、Z1轴传感器，测绘出被测零件的表面轮廓的坐标点，通过电器组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。
此款仪器已可同国外进口仪器性能相比，各方面指标已达到国际标准，仪器符合国家标准GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及国际标准ISO5436, ISO11562,ISO4287的要求
5.主要配置清单
|
机械部分 |
优质济南青大理石工作台面 |
||
|
大理石精密自润滑滑动导轨 |
|||
|
电动立柱系统 |
|||
|
进口光栅传感器 |
|||
|
专利大角度调整工作台 |
水平调整系统 |
||
|
回转及角度调试系统 |
|||
|
高角度可调平口钳 |
|||
|
校正标准件一套 |
|||
|
测针与测杆 |
Φ2*23*0.025mm 硬质合金马蹄形斜测针 1根 |
||
|
Φ5*195mm 碳纤维测杆 1根 |
|||
|
电器及附加部分 |
联想计算机 |
I3-10代105系统 256G固态保证高速运行/21.5液晶/有线键鼠套件 |
|
|
打印机 |
日本惠普彩色打印机 |
||
|
出厂合格证
|
经国家承认的第三方校验报告校验合格
|
||
|
软件优盘
|
软件备份优盘
|
||
|
|
|
||
|
软件操作说明书 |
|
||
设备尺寸：
|
产品 |
包装 |
总重量 (Wt.kg) |
体积 （CBM m³） |
||||||
|
Lx |
Ly |
Lz |
Wt(kg) |
Lx |
Ly |
Lz |
Wt(kg) |
||
|
1278 |
698 |
1640 |
180 |
1378 |
798 |
1700 |
50 |
400 |
1.39 |
售后服务
质保期：从安装验收合格之日起12个月，但不超过发货之日起15个月。在此期限内因我方原因造成的机器故障，负责免费维修。
质保期外：我公司采取定期回访与随时电话咨询相结合的售后服务制度，力求及时发现并解决用户使用中存在的困难和问题，为用户提供技术咨询。
公司负责为用户免费提供计量测试技术咨询服务。
公司以成本价终身为用户提供设备保修服务。
如公司接到用户设备故障请求服务电话，24小时响应，如有必要72小时内派技术人员赴现场解决问题。
公司备有备品备件库，终身负责为用户以成本价提供备品备件服务。
公司负责以优惠价终身为用户提供技术升级、改造等售后增值服务。
用户所在地区如有我公司地区办事处，其售后技术服务事宜由我公司地区办事处全面负责。
